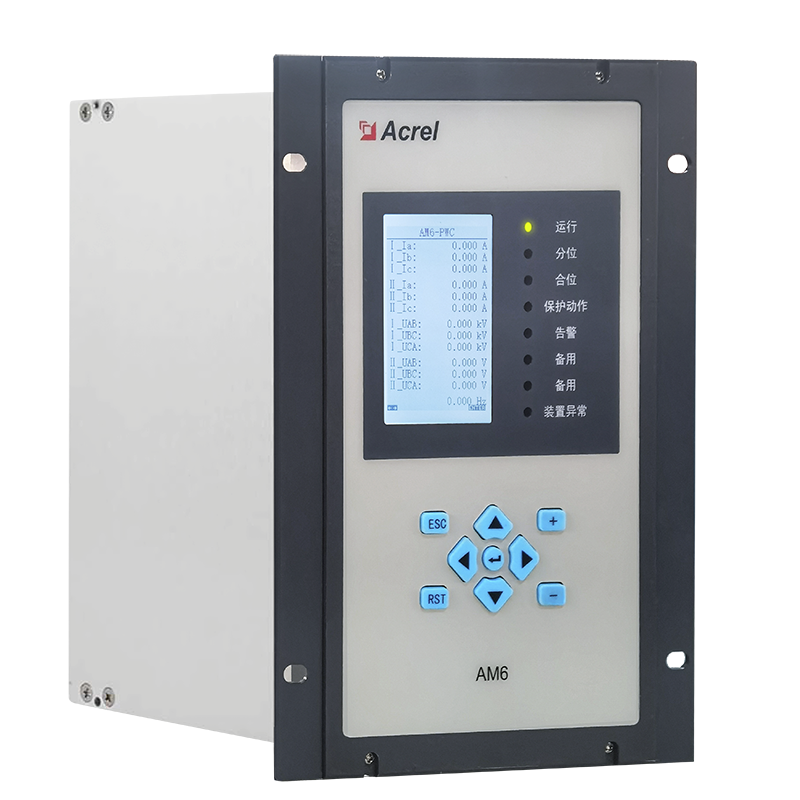

AM6-PWC箱变保护测控装置集保护、控制、测量、通讯、组网功能于一体，资源丰富、配置完善、维护方便、性能稳定，适用于光伏、储能及风能升压箱变。
独立操作回路，可自适应0.25~5A开关跳合闸电流。
8路交流电流通道,7路交流电压通道，可接入箱变高压侧和低压侧电压电流。
43路有源开关量输入，10路独立无源开关量输出自定义。
2路4~20mA直流测量通道，3路温度测量通道。
支持USB口升级，定值/事件记录/故障录波导出。
2路4~20mA直流模拟量变送输出，可通过逻辑可编程软件自定义变送量。
具备规约转换功能，8个RS485串口，可实现逆变器等数据采集。
支持光纤环网功能，3个以太网接口，2个光模块插口。
|
类别 |
项目 |
参数 |
|
工作电源 |
额定电压 |
AC/DC 110V 或 AC/DC 220V |
|
范围 |
额定电压×（1±20%） |
|
|
功耗 |
≤20 VA |
|
|
电压输入 |
二次额定电压 |
（高压侧）线电压AC 100V或相电压100/√3V |
|
测量范围 |
（高压侧）0.1V~120V |
|
|
准确度 |
1级 |
|
|
功率损耗 |
每相功率损耗不大于0.5VA |
|
|
过载能力 |
1.2倍额定电压，连续工作； |
|
|
电流输入 |
二次额定电流 |
AC 5A 或 1A |
|
测量范围 |
0.04In～20In |
|
|
准确度 |
0.5级 |
|
|
功率损耗 |
每相功率损耗不大于0.5VA |
|
|
过载能力 |
2倍额定电流，连续工作； |
|
|
频率 |
额定频率 |
50Hz 或 60Hz |
|
频率范围 |
40 ~ 70Hz |
|
|
准确度 |
±0.005Hz |
|
|
开关量输入 |
额定电压 |
AC/DC 110V 或 AC/DC 220V |
|
动作门槛 |
额定电压×70% |
|
|
返回门槛 |
额定电压×55% |
|
|
功率消耗 |
每通道功率消耗 ≤ 1W (DC220V) |
|
|
开关量输出 |
机械寿命 |
≥ 10000次 |
|
接通容量 |
≥ 1000W, L / R = 40ms |
|
|
导通电流（连续） |
≥ 5A |
|
|
导通电流（短时200ms） |
≥ 30A |
|
|
断开容量 |
≥ 30W, L/R = 40ms |
