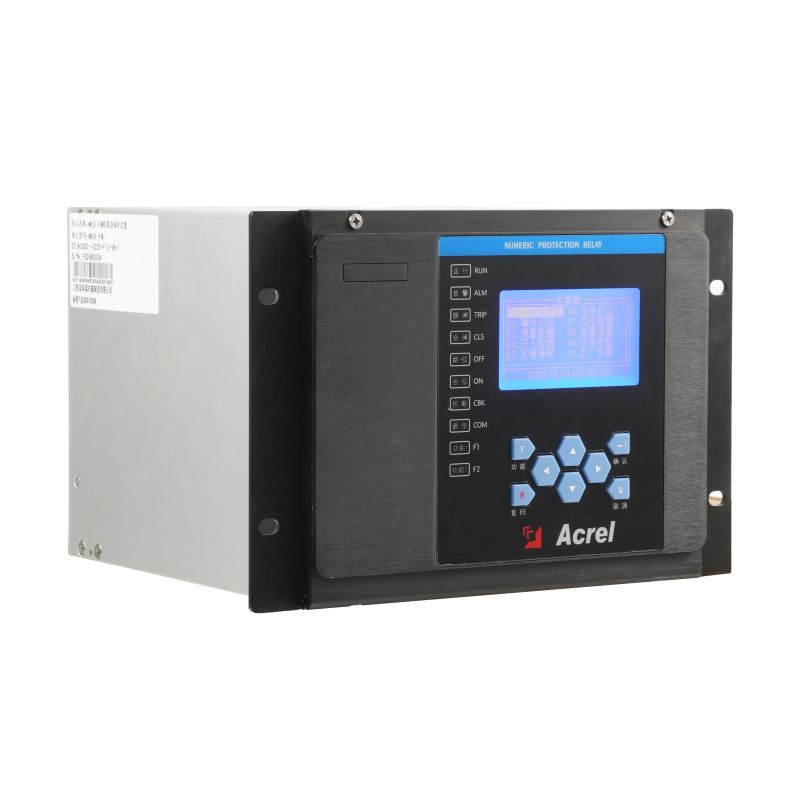

AM5SE-PV 主从机防逆流保护装置
AM5SE-PV系列防逆流保护装置主要适用于35kV、10kV及380V光伏发电、储能等新能源并网供电系统。
当市电总进线和并网点间电缆走线距离超过100米时,在市电总进线装设防逆流主机,并网点装设防逆流从机,主机和从机之间通过光纤连接。当防逆流主机检测到市电总进线逆功率或市电下网功率较低时,可以通过光纤发送命令给防逆流从机,由从机快速切除并网点,实现新能源并网不上网。
  • 主从机光纤直跳方案逆功率跳闸/四段低功率跳闸

    主从机光纤直跳方案四段低功率恢复合闸

    主从机GOOSE通讯协议方案逆功率跳闸/八段低功率跳闸

    主从机GOOSE通讯协议方案逆功率恢复合闸/八段低功率恢复合闸

    主机支持22路开关量输出自定义

    从机支持22路开关量输出自定义


  • 参数 AM5SE-PV
    工作电源
    额定电压 85V~265V AC/DC
    范围 额定电压 × (1 ± 20%)
    功耗 ≤ 15 VA
    开关量输入
    额定电压 DC 110V 或 DC 220V 或 DC 24V
    动作门槛 额定电压 × 70%
    返回门槛 额定电压 × 55%
    开关量输出
    机械寿命 ≥ 10000次
    工作电压上限 380V AC,250V DC
    连续过载能力 8A,380V AC/DC
    冲击过流能力 10A,3S;20A,0.5S
    断弧能力 0.7A,48V DC;0.3A,220V DC
    测控性能
    电压/电流 0.2级
    功率 0.5级
    电度 0.5级
