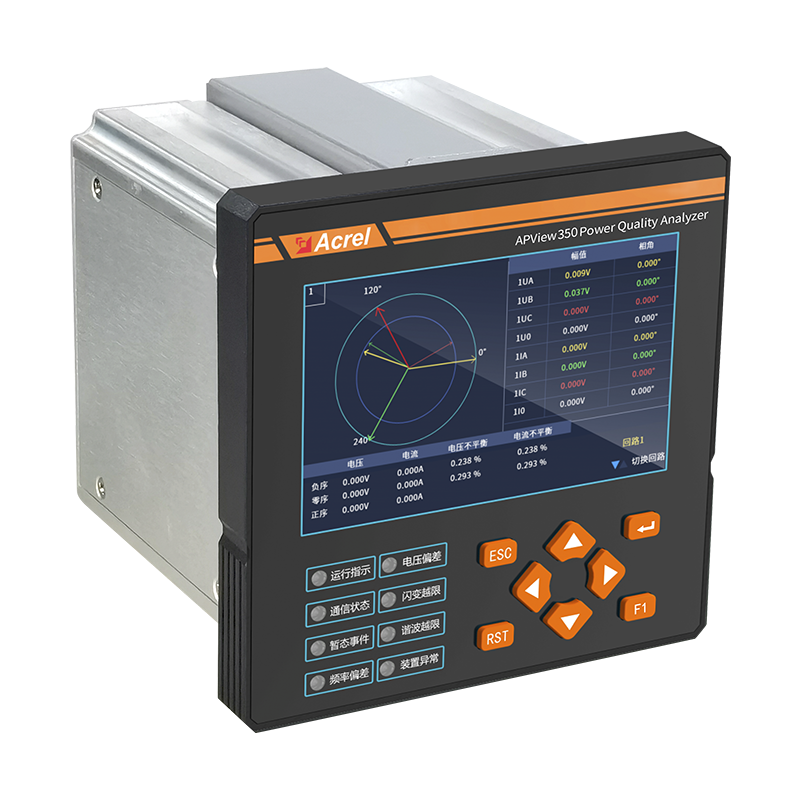

APView350 电能质量在线监测装置

APView350电能质量在线监测装置采用了高性能多核平台和嵌入式操作系统。遵照IEC 61000-4-30《测试和测量技术-电能质量测量方法》中规定的各电能质量指标的测量方法进行测量，集谐波分析、波形采样、电压暂降/暂升/中断、闪变监测、电压不平衡度监测、需量、分时计量、事件记录、测量控制等功能为一体。装置在电能质量指标参数测量方法的标准化和指标参数的测量精度以及时钟同步、事件告警功能等各个方面均达到了国家标准A级要求，能够满足10kV及以下光伏/储能/风电等新能源发电系统的电能质量监测。

产品简介

技术参数

产品选型

外形尺寸

产品报价

满足IEC61000-4-30A级电能质量监测、1024点高精度采样
支持稳态、暂态监测
暂降源定位、容忍度曲线分析
需量、多费率电能
电能脉冲输出
故障录波
日统计、电能质量符合性评估与水平评估
Websever

型号		APView350
液晶显示		4.3英寸，彩色
装置电源		AC/DC88V~264V, DC24/48V
采样频率		51.2kHz
模拟量输入		4U+4I
电压采样		0~600V AC
电流采样		0~6A AC
开关量输入/输出		5DI+3DO
存储容量		32GB
IEC 61000-4-30		Class A
精度	电压	±0.1%U_N
	电流	0.01I_N ~ 0.05I_N : ±1%；>0.05I_N : ±0.5%
	频率	±0.001Hz
	功率	±0.2%
	电能	有功0.2级，无功0.5级
稳态	电压偏差
	频率偏差
	电流不平衡
	电压不平衡
	电压波动
	闪变
	谐波	2~63次（电压、电流谐波总畸变,电流总需求畸变,峰值因子，K因子）
	间谐波	0.5~62.5次
	高频次谐波	2.5k~8.9kHz
	直流分量
	快速电压变化
	冲击电流
暂态	电压暂降
	电压中断
	电压暂升
电能质量评估
容忍度曲线ITIC
容忍度曲线SEMI F47
暂降源定位
实时波形显示
Web server
FTP Server
事件记录	故障录波
	定时录波
	手动录波
	COMTRADE
	PQDIF
	SOE	5000
通讯接口	RS-485串口	2
	以太网	2
	USB
对时	IRIG-B
对时	SNTP
通讯规约	Modbus RTU
	Modbus TCP
	IEC 61850
