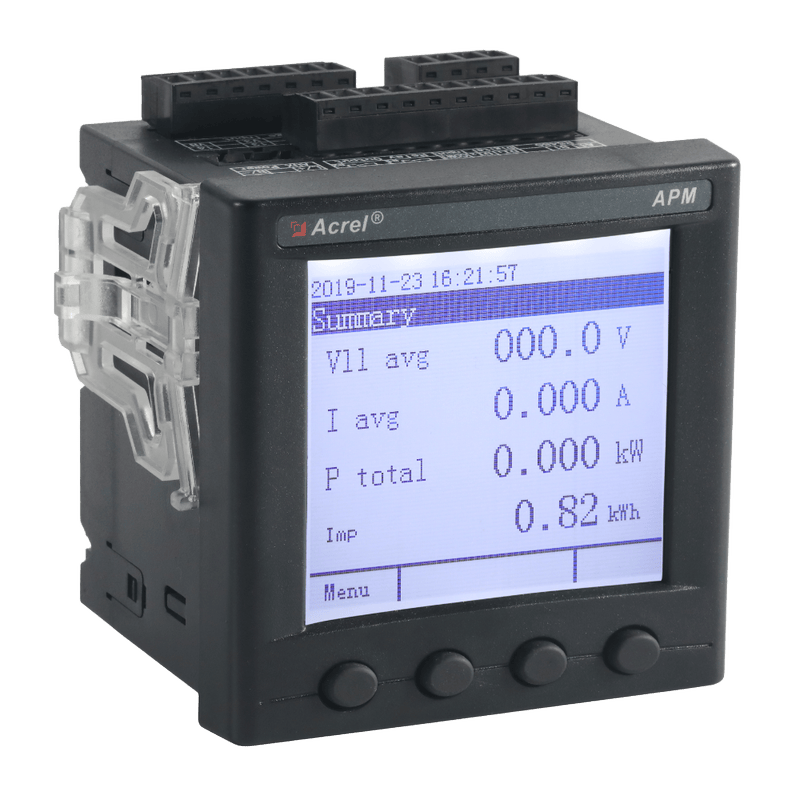

APM8 多功能仪表

高精度测量
有功电能0.5s级（C级）/0.2s级（D级）
超大存储功能
8G SD卡存储电参量
多种通讯方式
RS485、以太网、Profibus、Profinet
灵活的组合方式
主体+模块组合（通讯模块、功能模块、存储模块）

产品简介

技术参数

产品选型

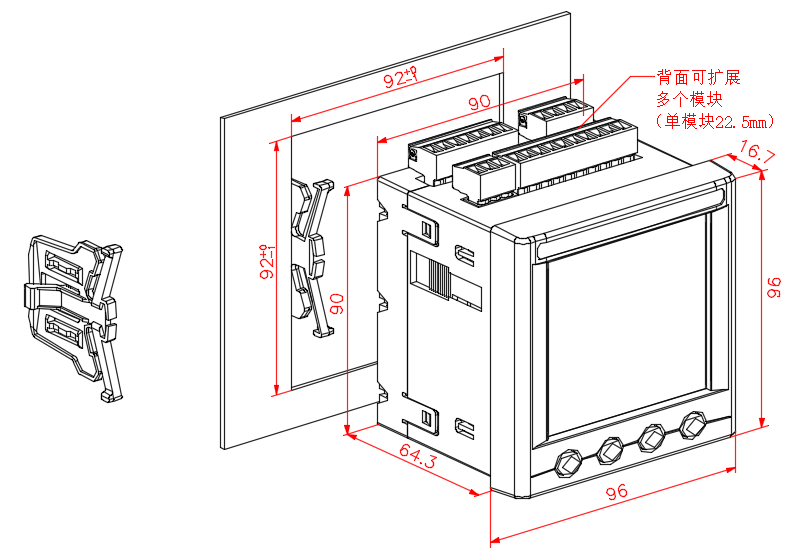

外形尺寸

产品报价

APM8系列多功能表具有全电量测量、电能统计、电能质量分析、录波功能、事件记录功能(包括电压暂升暂降中断、冲击电流等记录)及网络通讯等功能，主要用于电网供电质量的综合监控。该系列仪表采用模块化设计，配合功能丰富的外部DI/DO模块、AI/AO模块、TF 卡事件记录模块、网络通讯模块，可以灵活实现电气回路全电量测量及开关状态监控，双RS485和以太网接口配合可实现RS485主站数据抄送，省去数据交换机。PROFIBUS-DP接口可以实现高速数据传输及组网功能。广泛应用于工业和各个关键电力应用场合、监测配电设备运营效益。

项目		性能参数
显示	显示方式	段码/点阵液晶；
信号	网络	三相三线、三相四线，详见接线图；
	频率	45～65Hz；
	电压	额定值：AC 357.7/100V、AC 363.5/110V、AC 3230/400V、AC 3400/690V；电压输入端子上690V直连（L-L）
		过负荷：1.2 倍额定值(连续)；2 倍额定值/1 秒；
		功耗：＜ 0.5VA(每路)；
	电流	额定值：AC 3x 1 (1.2) A、AC 3x5(6)A，支持2.5平方线接入；
		过负荷：1.2 倍额定值(连续)；10倍额定值/1 秒；
		功耗：＜ 0.5VA(每路)；
测量精度	电压、电流	IEC 61557-12 等级0.2
	电压不平衡	IEC 61557-12 等级0.2
	电压谐波、电流谐波	IEC 61557-12 等级2
	频率	IEC 61557-12 等级0.02
	有功功率	IEC 61557-12 等级0.2
	无功功率	IEC 61557-12 等级1
	视在功率	IEC 61557-12 等级0.2
	有功电能	IEC 62053-22 - 有功电能0.2S
	无功电能	IEC 62053-24 - 无功电能0.5S
电能质量	录波	20个波形，前后各10个波
	波形捕捉	每个波形128个周期点存储；支持TF卡扩展记录数据，需客户手动通过Excel拉取折线图
开关量输入	干接点输入，内置电源；
	响应时间：小于300ms
继电器输出	触点类型：主体常开触点，模块转换触点；
	触点容量：AC 250V/3A DC 30V/3A；
电能脉冲输出	输出方式：集电极开路的光耦脉冲；
	脉冲常数：10000imp/kWh（默认）；
模拟量输出	DC 0～20mA、4～20mA、0～5V、1～5V输出，精度等级0.5%，电流输出时负载电阻≤500Ω，电压输出时负载电阻≥2KΩ；过负荷：1.2 倍额定值(连续);
模拟量输入	DC 0～20mA、4～20mA、0～5V、1～5V输入，精度等级0.5；过负荷：1.2 倍额定值(连续);
TF存储卡	标配8G容量的TF卡，可支持32G容量的TF卡；
通讯	RS485接口/Modbus-RTU协议和DLT645规约；
	Profibus-DP接口/Profibus-DP协议；
	RJ45接口(以太网)/Modbus-TCP、http、DHCP等多种协议；
电源	工作范围：AC/DC 85V～265V或者 AC/DC 115～415V(P2)，选配；
	功耗：主体功耗≤15VA；
安全性	工频耐压	外壳与辅助电源、各输入、输出端子组之间的工频耐压为AC 4kV/1min；
		辅助电源与各输入端子、各输出端子组之间的工频耐压为AC 2kV/1min；
		电压输入与其他输入输出端子组之间的工频耐压为AC 2kV/1min；
		电流输入与其他输入输出端子组之间的工频耐压为AC 2kV/1min；
		继电器输出与其他输入输出端子组之间的工频耐压为AC 2kV/1min；
		开关量输入、通讯、模拟量输出、脉冲输出各端子组之间的工频耐压为AC 1kV/1min；
	绝缘电阻	输入、输出端对机壳>100MΩ；
电磁兼容	符合IEC 61000标准(4级)；
环境	工作温度：-25℃～+70℃；
	储存温度：-40℃～+85℃；
	相对湿度：≤75% 不结露；
	海拔高度：≤2000m；
防护等级	显示面板IP54，需配垫圈；
执行标准	IEC 60068-2-1	Environmental Testing-Part 2-1:Tests Test A:Cold IDA
	IEC 60068-2-2	Environmental Testing Part 2-2:Tests Test B:Dry heat
	IEC 60068-2-30	Environmental Testing Part 2-30:Tests Test Db:Damp heat，cyclic (12+12h)
	IEC 61000-4	Electromagnetic compatibility-Testing and measurement techniques
	IEC 61557-12	Electrical safety in low voltage distribution systems up to 1 000V a.c. and 1 500V d.c –Equipment for testing， measuring or monitoring of protective measures — Part12：Performances measuring and monitoring devices(PMD)
	IEC 62053-22	Electricity metering equipment (a.c.)-Particular requirements - Part22:Static meter for active energy(class 0.2S and 0.5S)
	IEC 62053-24	Electricity metering equipment (a.c.)-Particular requirements - Part24:Static meter for reactive energy at fundamental frequency (classes 0.5S 1S and 1)
