ANet 物联网网关

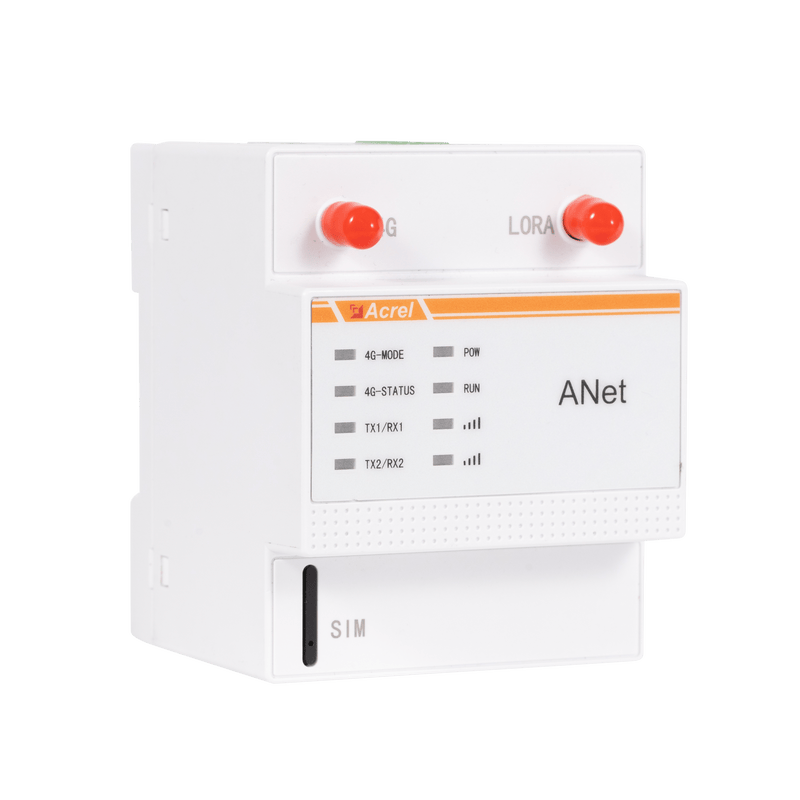

ANet-1E1SM/1E2SM系列是一款基于嵌入式Linux平台专门针对物联网应用设计的通用型智能通信管理机，可满足水、电、气、油、冷量、热量等各种形式的用量及能源能耗分项计量数据采集的需求。

产品采用高集成ARM芯片，具有高性能、低功耗、实时数据采集，实时数据监控、设备便捷管理等特点，是用于物联网边缘节点的通信枢纽，实现末端设备全面感知、快速接入、边缘计算及逻辑控制、数据加密上云、远程调试及设备运维功能，广泛应用于建筑能耗系统，电力监控，电力需求侧，电网综能平台，泛在电力物联网等场景。

产品简介

嵌入式Linux操作系统，高性能32位ARM处理器，功耗<10W
边缘计算:支持二次计算和虚拟设备数据运算，分担系统平台数据处理压力
可选6DI/4DO,支持逻辑编程实现本地控制
支持断点续传、断电报警功能
支持数据4级告警设置，实时报警上送
支持4G路由功能，提供DHCP智能准入判断
支持一点多发，以不同的协议上传数据至多个个云平台
MD5身份认证机制，AES、DES等加密算法，TLS安全协议，保证数据传输安全可靠
支持RTC、SNTP校时、调试软件手动校时、系统平台通讯校时

型号	ANet-1E1SM	ANet-1E1SM-4G	ANet-1E1SM-4G/LR/K	ANet-1E2SM	ANet-1E2SM-4G	ANet-1E2SM-4G/LR/K
电源电压	输入电压DC9-36V（标配AC220V电源适配器）
处理器	ARM9 主频804MHz
内存	128M RAM内存 + 256M NAND Flash
频率及功耗	50Hz（45～65Hz），功耗≤10W
安全性	工频耐压：电源和通信端子间历时1min：2kV
环境	绝缘电阻：一般试验大气条件下，输入、输出端对机壳>100MΩ
	工作温度：-20℃～+55℃ 存储运输温度：-25℃～+70℃
	相对湿度：≤95%（+25℃）海拔高度：≤2500m
	安装类别：Ⅱ级，污染等级：2级，安装形式：35毫米导轨安装
RJ45网口	1路 10/100M自适应
RS485串口	1路光耦隔离（通讯波特率2400-115200）			2 路光耦隔离（通讯波特率2400-115200）
4G	/	4G LTE Cat 1 频段： LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 传输速率： LTE-FDD(Mbps):10(下行)/5(上行) LTE-TDD(Mbps):7.5(下行)/1上行)		/	4G LTE Cat 1 频段： LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 传输速率： LTE-FDD(Mbps):10(下行)/5(上行) LTE-TDD(Mbps):7.5(下行)/1上行)
Lora无线工作频段	/	/	410MHz~525MHz	/	/	410MHz~525MHz
DI/DO	/	/	6DI(无源)/	/	/	6DI(无源)/
			4DO(无源)			4DO(无源)
调试接口	Type-C调试口
电气性能	GB/T17626.2-2018 静电放电抗扰度试验 4级
	GB/T17626.3-2016 射频电磁场辐射抗扰度试验 3级
	GB/T17626.4-2018 电快速瞬变脉冲群抗扰度试验4级
	GB/T17626.5-2019 浪涌(冲击)抗扰度试验4级
协议支持	设备侧：ModbusRtu/TCP、DL/T645-97/07、DL/T698、CJT188-2004；
	主站侧：ModbusTCP（主、从）、MQTT协议；
	设备侧+主站侧：边缘计算（虚拟数据求和、数据二次计算、逻辑控制）等；
	支持安科瑞ACR、PZ、AMC、APM、ADW、AEW、DTSD等各系列型号仪表数据采集。

型号	ANet-1E1SM-WF	ANet-1E1SM-WF/LR/K	ANet-1E2SM-WF	ANet-1E2SM-WF/LR/K
电源电压	输入电压DC9-36V（标配AC220V电源适配器）
处理器	ARM9 主频804MHz
内存	128M RAM内存 + 256M NAND Flash
频率及功耗	50Hz（45～65Hz），功耗≤10W
安全性	工频耐压：电源和通信端子间历时1min：2kV
	绝缘电阻：一般试验大气条件下，输入、输出端对机壳>100MΩ
环境	工作温度：-20℃～+55℃，存储运输温度：-25℃～+70℃
	相对湿度：≤95%（+25℃），海拔高度：≤2500m
	安装类别：Ⅱ级，污染等级：2级，安装形式：35毫米导轨安装
RJ45网口	1路 10/100M自适应
RS485串口	1路光耦隔离（通讯波特率2400-115200）		2 路光耦隔离（通讯波特率2400-115200）
WF	高性能Wi-Fi 6，支持IEEE802.11a/b/g/n/ac/ax协议，双频2.4GHz/5GHz
Lora无线工作频段	/	410MHz~525MHz	/	410MHz~525MHz
DI/DO	/	6DI(无源)/4DO(无源)	/	6DI(无源)/4DO(无源)
调试接口	Type-C调试口
电气性能	GB/T17626.2-2018 静电放电抗扰度试验 4级
	GB/T17626.3-2016 射频电磁场辐射抗扰度试验 3级
	GB/T17626.4-2018 电快速瞬变脉冲群抗扰度试验4级
	GB/T17626.5-2019 浪涌(冲击)抗扰度试验4级
协议支持	设备侧：ModbusRtu/TCP、DL/T645-97/07、DL/T698、CJT188-2004；
	主站侧：ModbusTCP（主、从）、MQTT协议；
	设备侧+主站侧：边缘计算（虚拟数据求和、数据二次计算、逻辑控制）等；
	支持安科瑞ACR、PZ、AMC、APM、ADW、AEW、DTSD等各系列型号仪表数据采集。
