产品中心

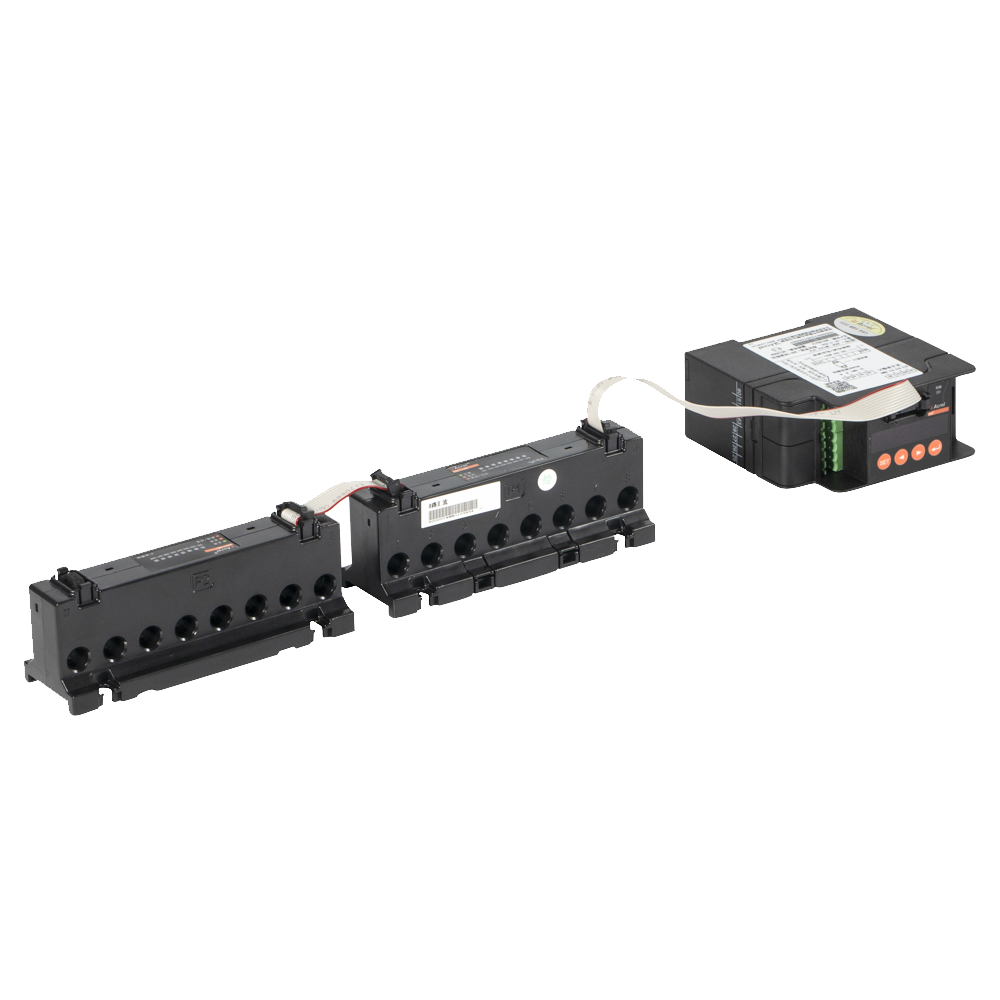

AGF 汇流采集装置
电流穿孔式接入
一次电流采用穿孔方式接入，安装方便，安全性高
安装方便
兼容导轨安装和底板固定安装方式，体积小巧，节省箱体空间
安全可靠
内置直流 1500V 熔断器保护
产品简介
技术参数
产品选型
外形尺寸
产品报价
  • AGF-T 穿孔式光伏汇流采集装置是专门应用于智能光伏汇流箱，用于监测光伏电池阵列中电池板运行状态，组串电流测量，汇流箱中防雷器状态采集、直流断路器状态采集、装置带有 RS485 接口可以把测量和采集到的数据和设备状态上传。
  • 产品型号 AGF-M4T AGF-M8T AGF-M12T AGF-M16T AGF-M20T AGF-M24T
    输入路数 4 路 8 路 12 路 16 路 20 路 24 路
    额定电流 DC 0~20A
    电压范围 DC 300V~1500V
    反应时间 1s
    测量精度 1 级
    温度系数 400ppm
    RS485 通讯 RS485/ModBus-RTU 协议，4800/9600/19200/38400bps
    开关量输入 3 路输入（光耦或干接点方式）
    温度/湿度 工作温度:-35~+65℃，湿度 95%，无凝露、无腐蚀性气体场所
    测温功能 可测量内部箱体温度（-40℃～100℃）
    海拔 ≤3000m
    绝缘电阻 ≥100MΩ
    工频耐压 通讯//开关量输入//光电池电压输入--AC2.2kV/1min
    电流输入//光电池电压、通讯、开关量—AC3.5kV/1min
    电磁兼容 GB_T 17626.2-2006；静电放电抗扰度试验 等级 3，空气放电 8kV，接触放电 6 kV
    GB_T 17626.4-2008；电快速瞬变脉冲群抗扰度试验 等级 4，共模 4 kV，差模 2 kV
    GB_T 17626.5-2008；浪涌(冲击)抗扰度试验 等级 4，共模 4 kV，差模 2 kV
    GB_T 17626.8-2006；工频磁场抗扰度试验 等级 4
  • 选型与报价请点击

  • 1、现场安装图

    2、尺寸图

    电源模块
    8路汇流模块
    4路汇流模块
  • 选型与报价请点击
