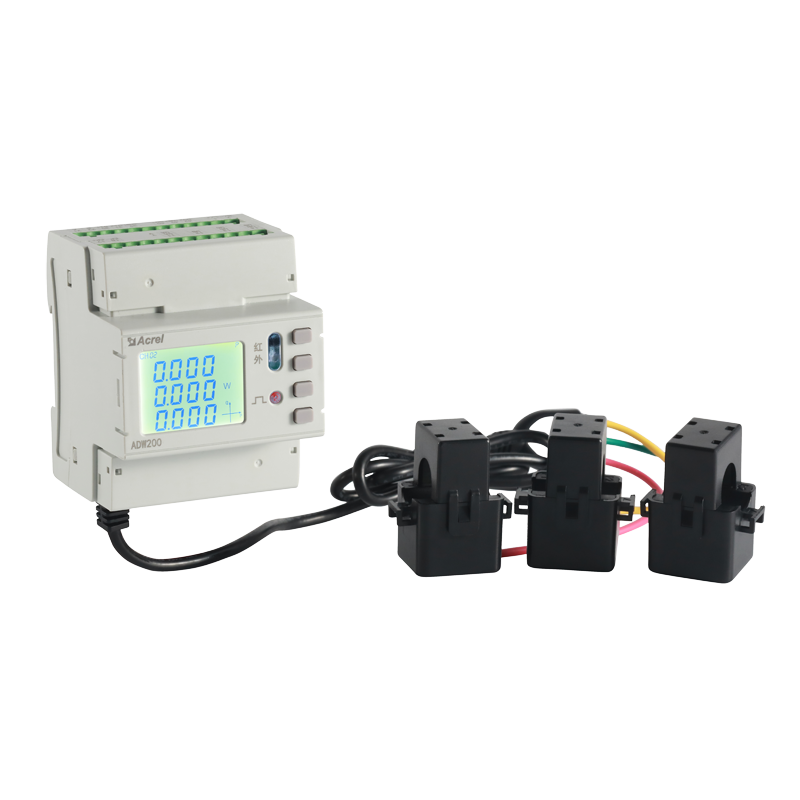

ADW2xx 多回路电力计量模块

四回路精密监测
支持4个三相回路，全电参量实时监测，有功精度达1级。
接口通用扩展强
通过RJ45可扩展DI/DO、温度/漏电、无线通信等模块。
费率与安全兼备
内置多时区费率设置，具备电能统计冻结及异常状态报警功能。
导轨安装施工易
紧凑导轨式设计，适配标准配电箱，外置开口互感器，安装便捷。

产品简介

技术参数

产品选型

外形尺寸

产品报价

ADW2xx 系列是一款导轨式多回路电力仪表，可同时对四个三相回路进行全电参量测量与监测，涵盖电压、电流、功率、功率因数、谐波等关键参数。它适用于工业园区、商业综合体、分布式光伏、智能电网末端等多种场景，能有效简化系统架构、提升运维效率、降低整体成本。凭借其工业级的可靠性与智能化水平，该产品已成为智能电网与能源互联网建设的关键设备。

参数类别	具体项目	技术规格
辅助电源	供电方式	AC/DC 85~265V；DC 48V；AC 380V
	自身功耗	≤ 10 VA
输入信号	频率	范围：45 ~ 65 Hz
	电压	额定值：AC 3 × 220V / 380V 过负荷：1.2倍（连续）；2倍/1秒每路功耗：≤ 0.5 VA
	电流	额定值：AC 5A, 100A, 400A, 600A（需外置开口互感器）过负荷：1.2倍（连续）；10倍/1秒每路功耗：≤ 0.5 VA
测量精度	频率	±0.05 Hz
	电压、电流	0.5 级
	有功电能	1 级
	无功电能	2 级
	谐波（2~31次）	±1%
功能	脉冲输出	类型：集电极开路的光耦脉冲
	通讯	接口：RS485 协议：Modbus-RTU 波特率：1200 ~ 38400
	开关量输入	类型：干接点电源：内置（由仪表提供）
	开关量输出	类型：继电器常开触点容量：AC 250V/3A；DC 30V/3A
开关量模块	电源	接口：RJ45 规格：DC 12V 功耗：≤ 1W
	通讯	接口：RJ45 协议：Modbus-RTU（与主体仪表通讯）
	开关量输入	类型：干接点输入电源：内置（由模块提供）
	开关量输出	类型：继电器常开触点输出容量：AC 250V/3A；DC 30V/3A
测温漏电模块	电源	接口：RJ45 规格：DC 12V 功耗：≤ 1W
	通讯	接口：RJ45 协议：Modbus-RTU（与主体仪表通讯）
	温度测量	传感器：标配 NTC 范围：-20℃ ~ 100℃
	漏电测量	方式：剩余电流互感器接入范围：10mA ~ 3000mA (3A)
	测量精度	温度：±2℃ 漏电：1级
安全性	工频耐压	> AC 2kV / 1min
	绝缘电阻	输入、输出端对机壳 > 100 MΩ
	防护等级	未明确提及 (IP等级)
环境适应性	工作温度	-20℃ ~ +60℃
	储存温度	-40℃ ~ +70℃
	相对湿度	≤ 95% (不结露)
	海拔高度	≤ 2500m
电磁兼容性	EMC 等级	优于 3 级
