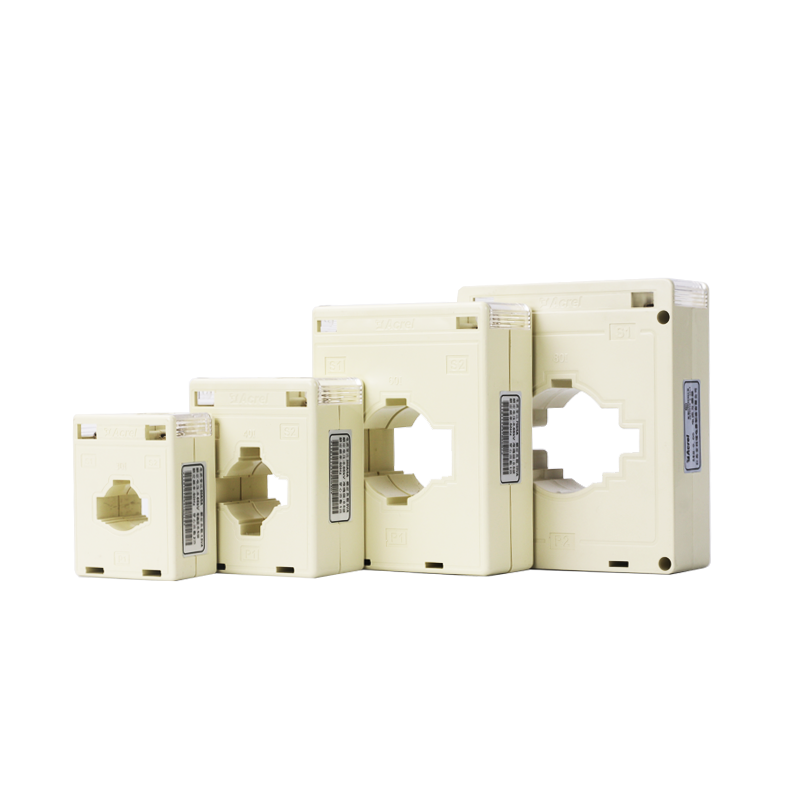

AKH-0.66 测量型电流互感器
性能稳定，准确度高
体积小，容量大，足匝线圈，性能稳定
阻燃外壳，使用放心
外壳采用阻燃、耐高温的聚碳酸酯注塑成型
操作简单，安装方便
圆组合孔型，既可穿越电缆，也可穿越汇流排；可采用底板安装、母排安装、导轨安装等
产品简介
技术参数
产品选型
外形尺寸
产品报价
  • AKH-0.66 测量型包含 I 型、II 型、III 型、M8 型、Z 型、W 型，为户内使用电流互感器，主要用于低压配电系统。
    ● 设备电压：1.14kV 及以下
    ● 核心功能：将一次侧大电流按比例转换为 5A 或 1A 以及 mA 信号
    ● 主要用途：为计量、监测仪表提供信号

    ● 主要作用：实现电气隔离，保障人员与设备安全


  • 项目 参数
    一次电流测量范围 5-6300A
    二次电流输出 5A、1A
    准确级 1级、0.5级、0.2级
    额定工作电压 AC 0.66kV（等效AC 0.69kV，GB/T 156-2017）
    额定频率 50-60Hz
    环境温度 -30℃~70℃
    海拔高度 ≤3000m
    工频耐压 3000V/1min 50Hz
    绝缘耐热等级 E
  • 选型与报价请点击
  • 规格型式 外形尺寸（mm） 穿孔尺寸（mm） 安装尺寸（mm） 公差
    W H D a e Φ M N L P Q
    20I 48 67 36 / / 20.5 34 55 / 32.5 14 ±1
    30I 60 78 36 31 11 22 34 57.5 55 31 22.5
    40I 75 95 45 42 11 31 40 57.5 57.5 49 35
    60I 102 130 45 61.5 21 44 42 57.5 57.5 61 48
    80I 118 140 45 82 11 52 60 57.5 57.5 71 58

    2、AKH-0.66/II 尺寸

    规格型式 外形尺寸（mm） 穿孔尺寸（mm） 安装尺寸（mm） 公差
    W H D a e M N L P Q
    30II 62 98 45 32 32 28 57.5 57.5 36.5 29.5 ±1
    40II 79 103 45 43 31.5 48 57.5 57.5 43 28.5
    50II 87 113 45 52 32 30 57.5 57.5 45 36
    60II 102 125 45 61 33 42 / 57.5 50.5 41.5
    60×50II 102 142 45 62 51.5 42 / 57.5 51.5 39
    80II 117 119 45 82 32 60 / 57.5 48 39
    80×50II 120 141 45 82 52 60 / 57.5 49.5 39.5
    100II 145 125 45 103 35 80 57.5 / 49.5 40.5
    100×50II 145 155 50 103 55 80 70.5 / 57.5 42.5 ±2
    100×80II 152 190 55 104 85 80 70.5 / 59.5 45.5
    120×50II 174 168 50 122 53 80 70.5 / 63 52
    120×80II 160 193 60 122 72 54 70.5 / 68 53
    130×50II 176 160 50 135 55 85 70.5 / 59.5 45.5
    150×50II 210 176 55 155 55 103 70.5 / 70.5 50.5
    180×50II 240 181 60 185 55 40/40/40 83 / 70.5 55.5
    200×50II 247 172 55 205 60 102 83 / 63 49 ±3
    220×50II 280 190 60 225 55 65/55/65 83 / 73.5 61.5
    260×50II 320.5 191 60 264.5 54.5 65/55/65 83 / 75.5 61
    170×100II 227 230 60 172 105 103 83 / 70 55
    260×100II 308 226 63 265 103 181 83 / 69 54

    3、AKH-0.66/III 尺寸

    规格型式 外形尺寸（mm） 穿孔尺寸（mm） 安装尺寸（mm） 公差
    W H D a e M N P Q
    60III 117 147 55 52 62 60 65 47.5 37.5 ±2
    80III 117 167 55 52 82 60 65 47.5 37.5
    100III 120 190 55 52 102 60 65 49 39
    130III 125 224 55 52 132 60 65 51 41
    130×80III-N 180 252 80 135 80 136 90 67 50

    4、安装方式

    A型安装-直片固定

    B型安装（30I）-弯片固定

    C型安装-单片压盘固定

    导轨安装（20I、30I、40I）

    D型安装-双片压盘固定

    E型安装-母线固定

  • 选型与报价请点击
