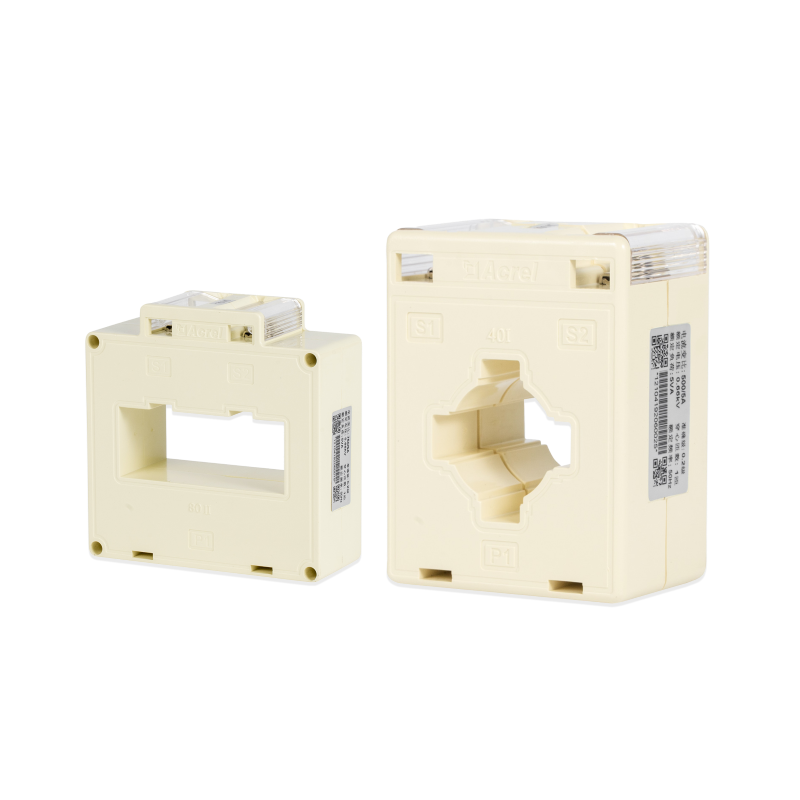

AKH-0.66/G 计量型电流互感器
AKH-0.66 计量型电流互感器户内使用，设备最高电压1.14kV及以下，负荷功率因数0.8。主要用于工业计量，与电能表配套使用，计量准确可靠。
产品简介
技术参数
产品选型
外形尺寸
产品报价

  • 性能稳定，计量准确度高

    体积小，容量大，足匝线圈，性能稳定

    阻燃外壳，使用放心

    外壳采用阻燃、耐高温的聚碳酸酯注塑成型

    操作简单，安装方便

    产品翻盖式设计，外形美观，接线方便，可采用底板或母排安装


  • 项目 参数
    一次电流测量范围 5-6300A
    二次电流输出 5A、1A
    准确级 0.2级、0.5S级、0.2S级
    额定工作电压 AC 0.66kV（等效AC 0.69kV，GB/T 156-2017）
    额定频率 50-60Hz
    环境温度 -30℃~70℃
    海拔高度 ≤3000m
    工频耐压 3000V/1min 50Hz
    绝缘耐热等级 E
  • 选型报价

  • 1、AKH-0.66/G-I 尺寸

    规格型式 外形尺寸（mm） 穿孔尺寸（mm） 安装尺寸（mm） 公差
    W H D a e Φ M N L P Q
    G-30I 62 78 46 32 11 22 40 57.5 56 39 28 ±1
    G-30*30I 85 102 50 32 11 28 / 60 58 45 29
    G-40I 75 95 45 42 11 31 40 57.5 57.5 49 35
    G-60I 102 130 45 61.5 21 44 42 57.5 57.5 61 48
    G-80I 118 140 45 82 11 52 60 57.5 57.5 71 58

    A型安装-底板安装

    C型安装-单片压盘固定

    C型安装-单片压盘固定

    2、AKH-0.66/G-II 尺寸

    规格型式 外形尺寸（mm） 穿孔尺寸（mm） 安装尺寸（mm） 公差
    W H D a e M N L P Q
    G-40II 79 103 45 43 31.5 48 57.5 57.5 43 28.5 ±1
    G-50II 87 113 45 52 32 30 57.5 57.5 45 36
    G-60II 102 125 45 61 33 42 / 57.5 50.5 41.5
    G-60×50II 102 142 45 62 51.5 42 / 57.5 51.5 39
    G-80II 117 119 45 82 32 60 / 57.5 48 39
    G-80×50II 120 141 45 82 52 60 / 57.5 49.5 39.5
    G-100II 145 125 45 103 35 80 57.5 / 49.5 40.5
    G-100×50II 145 155 50 103 55 80 70.5 / 57.5 42.5 ±2
    G-100×80II 152 190 55 104 85 80 70.5 / 59.5 45.5
    G-120×50II 174 168 50 122 53 80 70.5 / 63 52
    G-120×80II 160 193 60 122 72 54 70.5 / 68 53
    G-130×50II 176 160 50 135 55 85 70.5 / 59.5 45.5
    G-150×50II 210 176 55 155 55 103 70.5 / 70.5 50.5
    G-180×50II 240 181 60 185 55 40/40/40 83 / 70.5 55.5
    G-200×50II 247 172 55 205 60 102 83 / 63 49 ±3
    G-220×50II 280 190 60 225 55 65/55/65 83 / 73.5 61.5
    G-260×50II 320.5 191 60 264.5 54.5 65/55/65 83 / 75.5 61
    G-170×100II 227 230 60 172 105 103 83 / 70 55
    G-260×100II 308 226 63 265 103 181 83 / 69 54
    C型安装-单片压盘固定
    D型安装-双片压盘固定

    3、AKH-0.66/G-III 尺寸

    规格型式 外形尺寸（mm） 穿孔尺寸（mm） 安装尺寸（mm） 公差
    W H D a e M N P Q
    G-60III 117 147 55 52 62 60 65 47.5 37.5 ±2
    G-80III 117 167 55 52 82 60 65 47.5 37.5
    G-100III 120 190 55 52 102 60 65 49 39
    G-130III 125 224 55 52 132 60 65 51 41
    G-130×80III-N 180 252 80 135 80 136 90 67 50

    E型安装-母线固定

  • 选型报价
